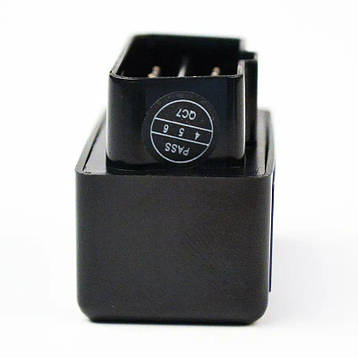

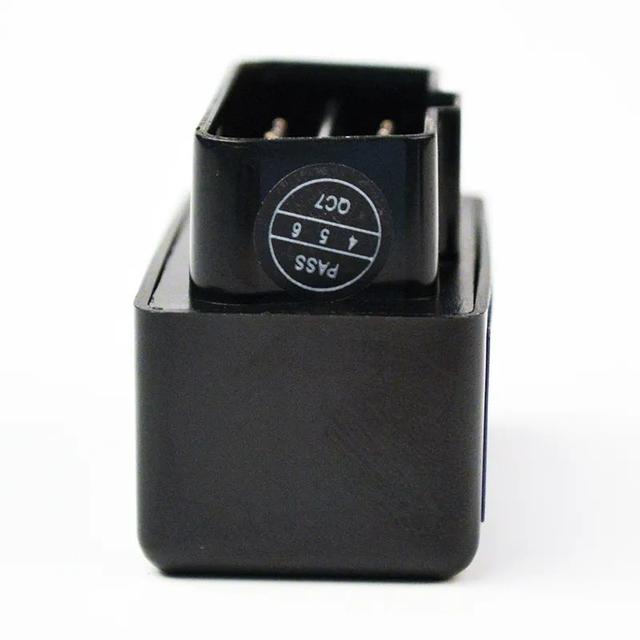

Автосканер ELM327 OBD2 адаптер v1.5 Bluetooth (Повна версія, 2 плати) (PIC18F25K80)

Опис

Автосканер на основі оригінального контролера ELM327 (PIC18F25K80) v1.5  – це пристрій, що є діагностичним адаптером, призначеним для зчитування інформації з електронного блоку керування автомобіля та усунення незначних неполадок у його «мозках».

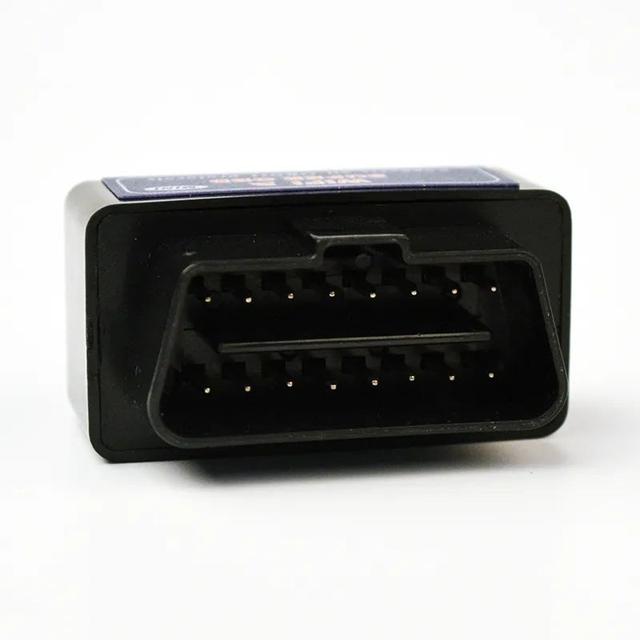

Автосканер ELM327 вставляється у спеціальний діагностичний роз'єм, який найчастіше ховається під кришкою блоку запобіжників, у бардачку або під панеллю приладів водія.

Зв'язок діагностичного адаптера з комп'ютером автомобіля відбувається за протоколом OBD-II (On Board Diagnostic), але в інтернеті його найчастіше можна зустріти під назвою OBD2.

Для того щоб працювати з автосканером ELM327 вам знадобиться пристрій для читання з встановленим діагностичним програмним забезпеченням. Таким пристроєм може бути смартфон або планшет на системі Android, ноутбук, або стаціонарний комп'ютер.

Будьте уважні!

ELM327 Bluetooth не працює на iOS.

Для роботи на платформі iOS використовуйте версію ELM327 з Wi-Fi підключенням.

Програму можна завантажити з Play Маркета.

Одним із найпопулярніших безкоштовних додатків є "Torque (Lite)", також для автомобілів ВАЗ використовується "OpenDiag".

Можливості адаптера ELM327 V1.5 bluetooth залежать від додатка та автомобіля:

Читання помилок та їх розшифрування (DTC пам'ять)

Стирання помилок (погасити лампочку MIL – Check Engine)

Читання параметрів у режимі реального часу

Оберти двигуна

Навантаження двигуна

Температура охолоджувальної рідини

Стан паливної системи

Швидкість руху автомобіля

Короткострокова витрата палива

Довгострокова витрата палива

Абсолютний тиск повітря

Випередження запалення

Температура повітря, що всмоктується

Масова витрата повітря

Положення дросельної заслінки

Лямбда-зонд

Тиск палива

Діагностувати ABS (гальма) та АКП (коробка передач) – не на всіх моделях

Побудова графіків

Читання VIN номера кузова

Час розгону до 100 км/год

Підтримувані протоколи:

SAE J1850 PWM (41.6 kbaud)

SAE J1850 VPW (10.4 kbaud)

ISO 9141-2 (5 baud init, 10.4 kbaud)

ISO 14230-4 KWP (5 baud init, 10.4 kbaud)

ISO 14230-4 KWP (fast init, 10.4 kbaud)

ISO 15765-4 CAN (11 bit ID, 500 kbaud)

ISO 15765-4 CAN (29 bit ID, 500 kbaud)

ISO 15765-4 CAN (11 bit ID, 250 kbaud)

ISO 15765-4 CAN (29 bit ID, 250 kbaud)

На чипі - PIC18F25K80
