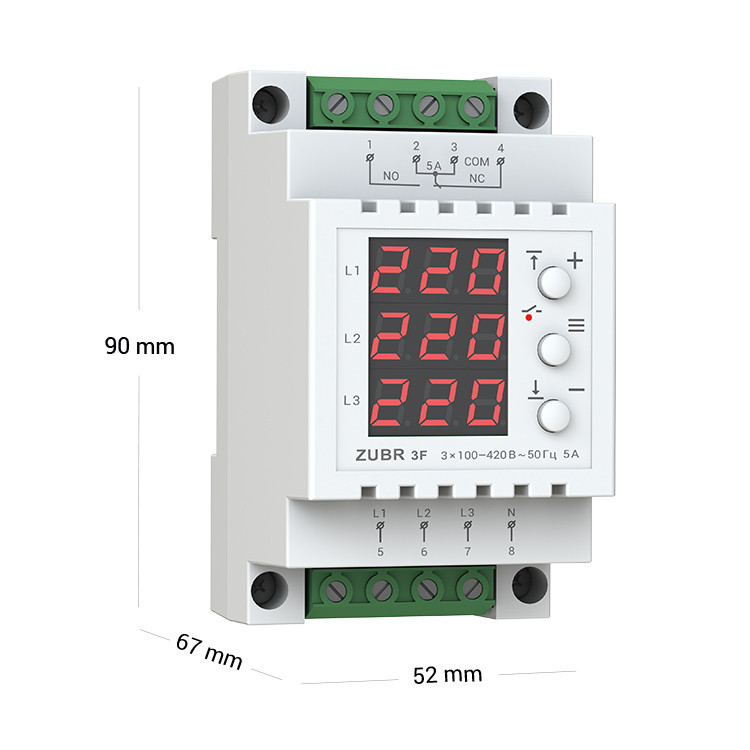

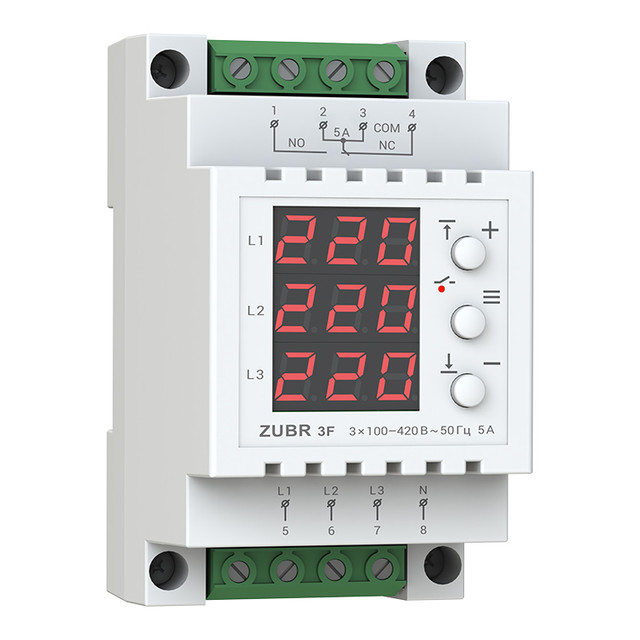

Трифазне реле напруги ZUBR 3F

Трифазне реле напруги

Реле напруги ZUBR 3F призначене для захисту побутового та промислового обладнання (зокрема трифазних електродвигунів) від перевищення допустимої меж напруги. Реле діє за принципом відсікача: у разі настання аварійної ситуації він вимикає навантаження.

Пристрій контролює послідовність фаз, а також вимикає навантаження у разі виникнення їх асиметрії. Час вимкнення навантаження можна регулювати.

Для нормальної роботи реле досить однієї фази й нуля. Завдяки цьому реле напруги може використовуватися як повноцінний однофазний захист. Без нуля реле напруги працювати не буде.

Для керування трифазним обладнанням необхідно використовувати контактор.

Ефективний контроль і зображення

У меню ви можете вимкнути контроль порядку чергування, а також перекіс фаз окремо один від одного. Також можна вимкнути контроль відсутності фаз (доступно тільки за вимкненого перекосу). У попередніх версіях реле брак фази не вважалося неправильною для використання в однофазному режимі. Тепер ним можна керувати.

Запис аварійних ситуацій в енергонезалежній пам'яті відбувається за їхнім пріоритетом. Наприклад, якщо в мережі одночасно виникне стрибок напруги та перекос фаз, то в пам'ять запишеться найважливіша подія — перекіс фаз.

Затримка увімкнення

Подавання навантаження відбувається після закінчення затримки увімкнення. Ви можете настроювати її тривалість від 3 до 600 с залежно від типу під'єднаних пристроїв. Стандартно встановлена модель затримки, що враховує тривалість аварійної ситуації, даючи змогу швидше відновити роботу обладнання. Але ви можете активувати модель затримки, яка починає відлік тільки після закінчення аварійної ситуації.

Професійна модель вимкнення

Активуйте професійну модель вимкнення навантаження, яка допоможе уникнути частого вимкнення обладнання. Вимикання навантаження не буде здійснюватися за безпечних за значенням і тривалості відхилення від норми.

Зручність використання

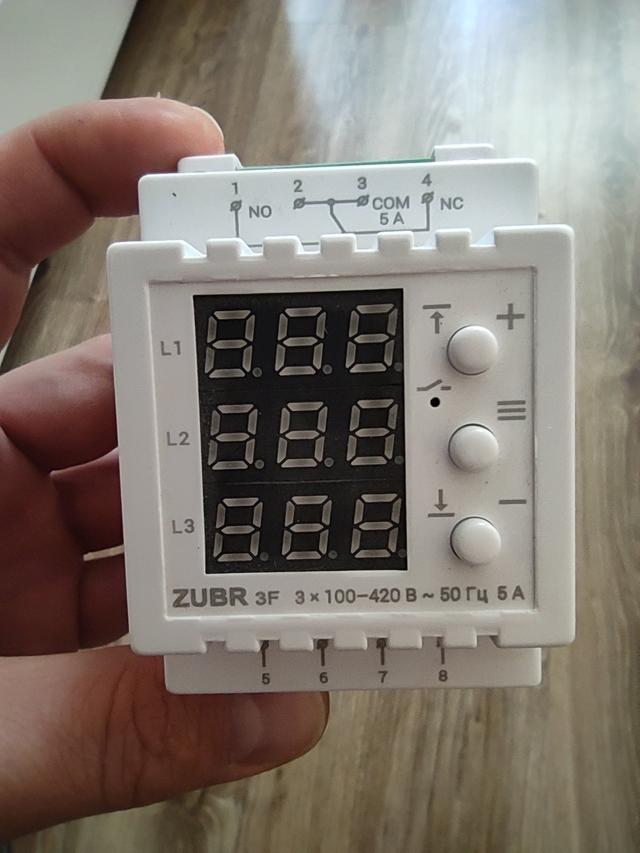

Реле починає показувати на цифровому екрані поточну напругу кожної фази відразу після увімкнення. Якщо напруга є в встановлених межах, пристрій вмикає подавання навантаження, про що сигналізуватиме червоний індикатор. Керування реле здійснюється тільки трьома кнопками.

Простий монтаж

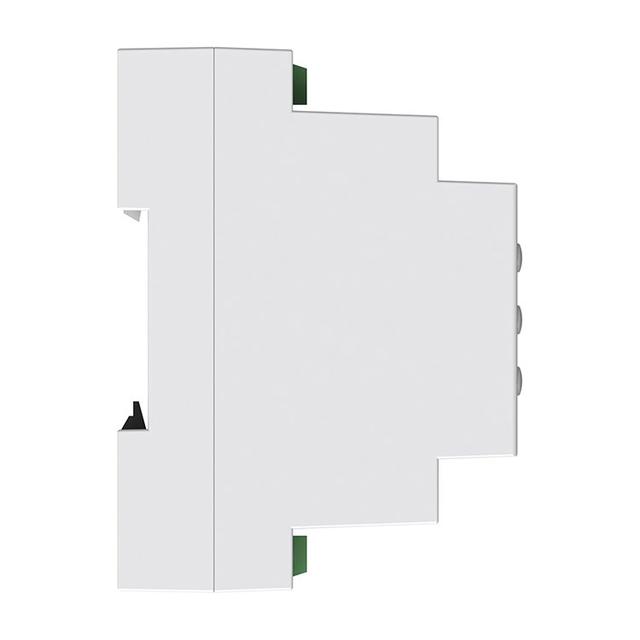

Реле встановлюється в розподільний щиток на стандартну DIN-рейку завширшки 35 мм. Якщо є можливість потрапляння води на пристрій або в приміщенні підвищений рівень вологості, тоді щиток має відповідати класу захисту IP55 згідно ДСТУ 14254.
